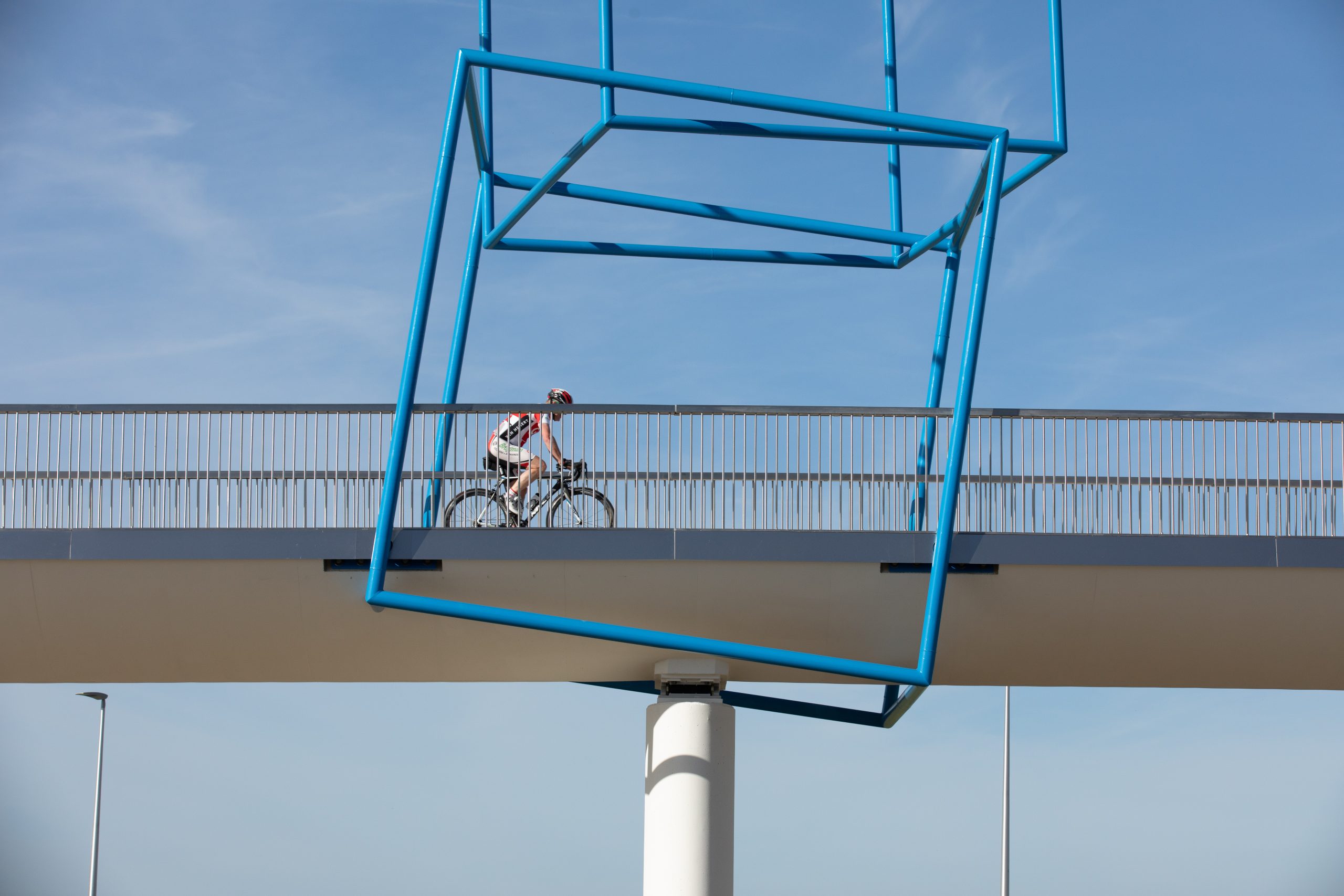

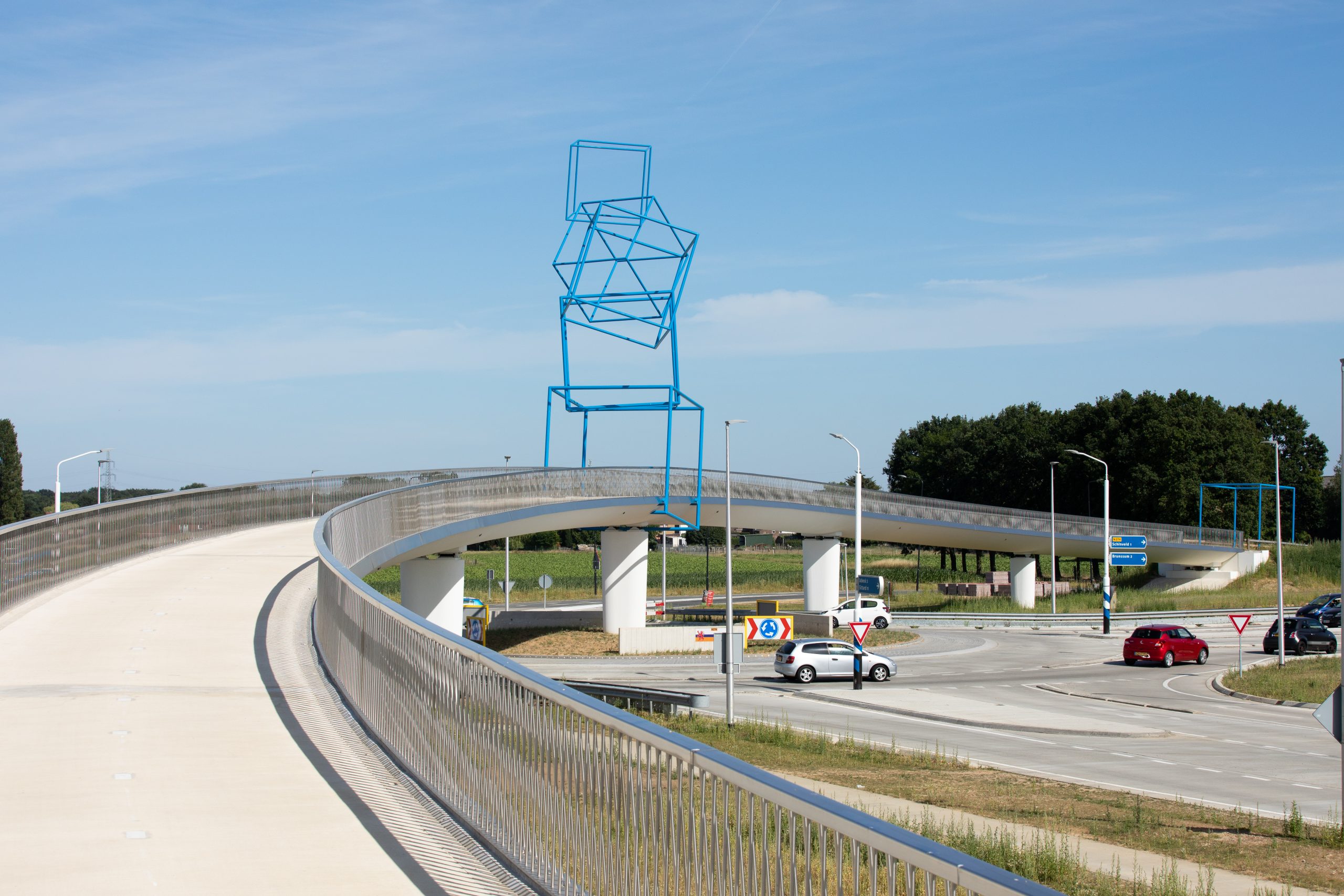

De fietsbrug bij Schinveld maakt deel uit van de reconstructie van de N274 en vormt een veilige oversteek voor fietsers. Samen met drie kunstobjecten markeert de brug de entree van Parkstad Limburg. De brug is daarmee niet alleen infrastructuur, maar ook een onderdeel van het landschap en de beleving van de omgeving.
De ontwerpers kozen bewust voor een zo slank mogelijke brug met grote overspanningen en vloeiende lijnen. Dat resulteerde in een elegante constructie die in één beweging door het landschap snijdt.
Een slanke brugconstructie met grote overspanningen

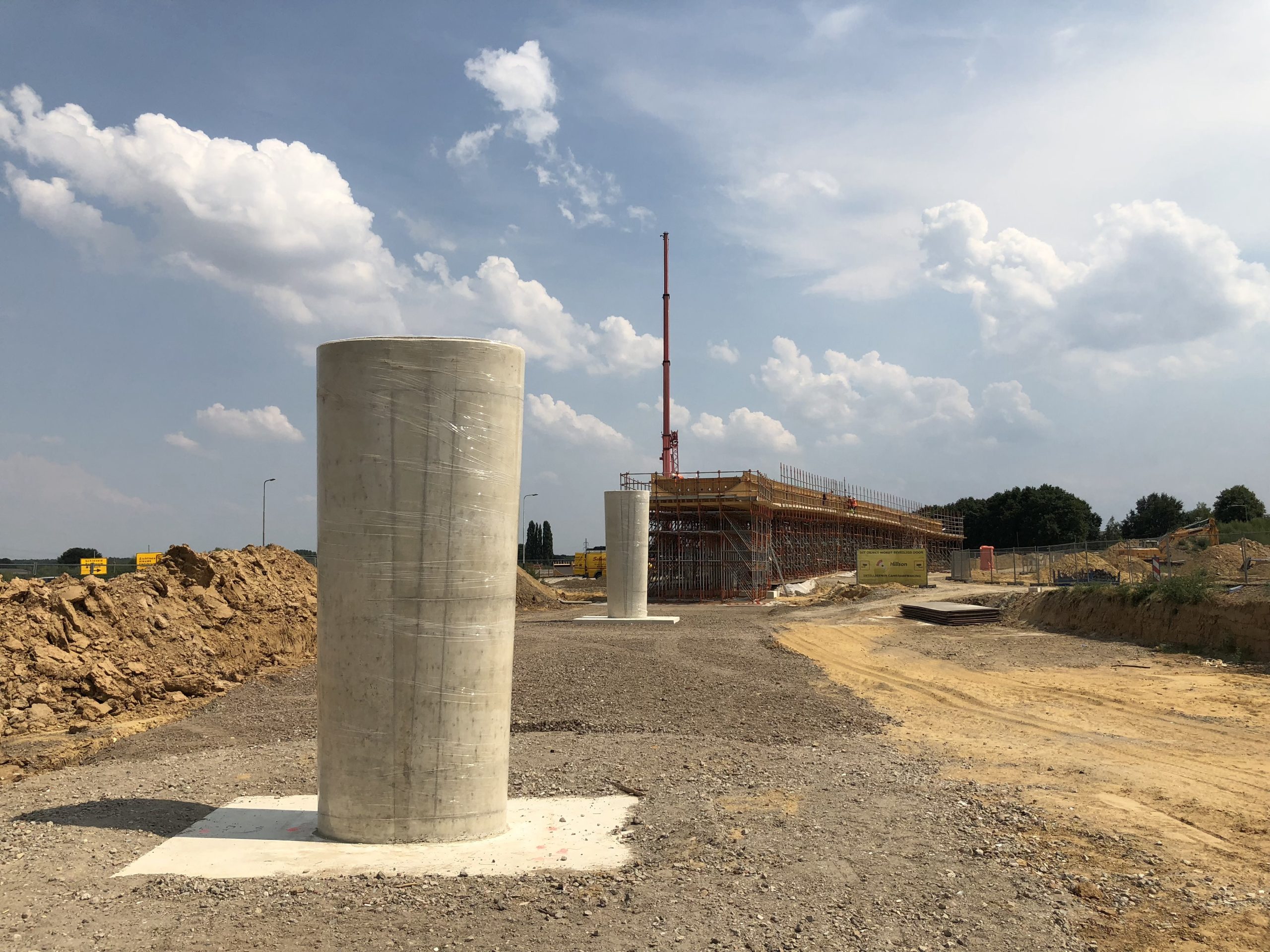

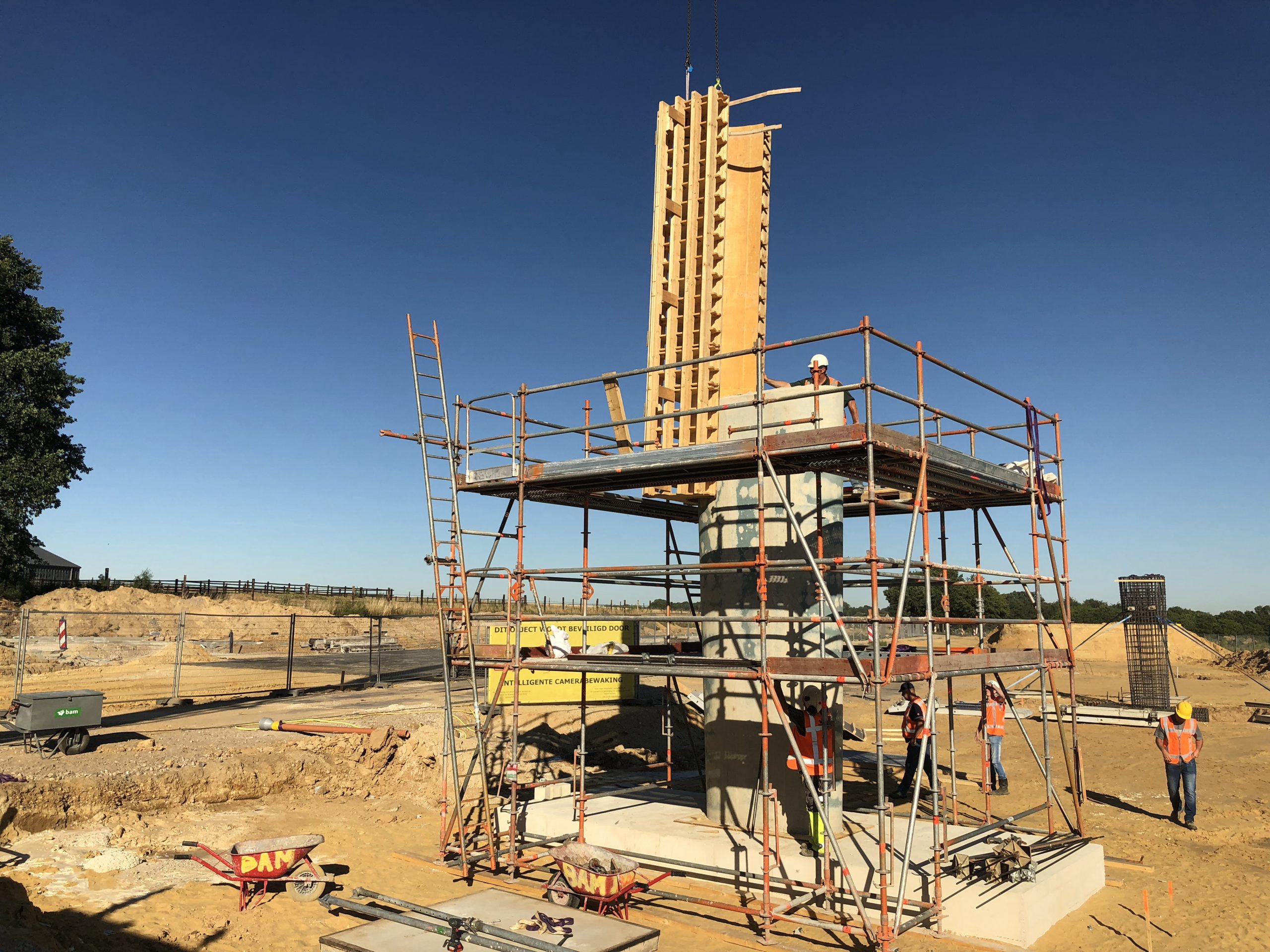

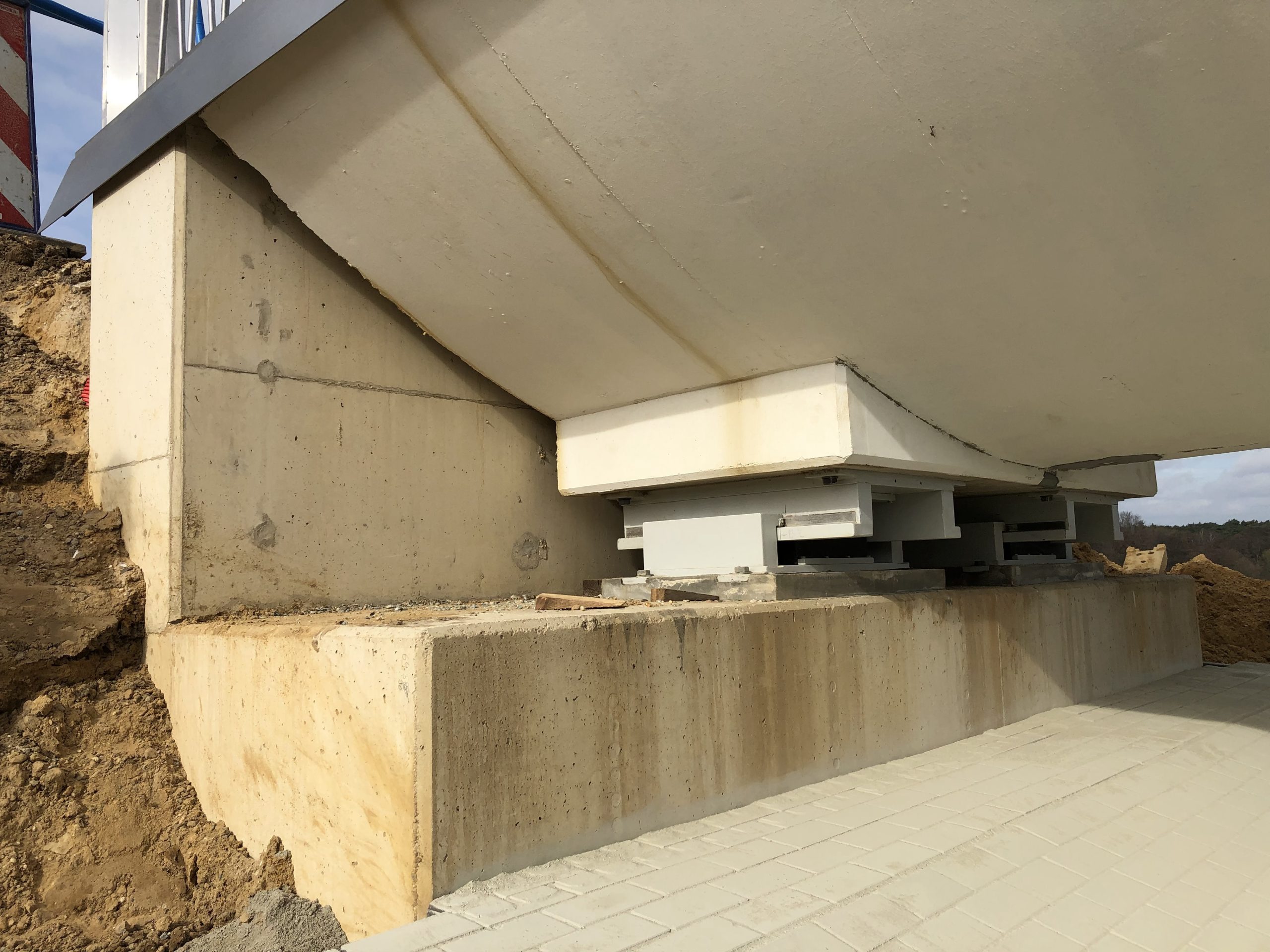

Om de gewenste slankheid mogelijk te maken, is gekozen voor een volledig in het werk gestorte constructie met doorlopende voorspanning. Zowel de pijlers als het brugdek zijn ter plaatse gestort. Dankzij de grote overspanningen blijft de ruimte onder de brug open en blijft het landschap zoveel mogelijk intact.

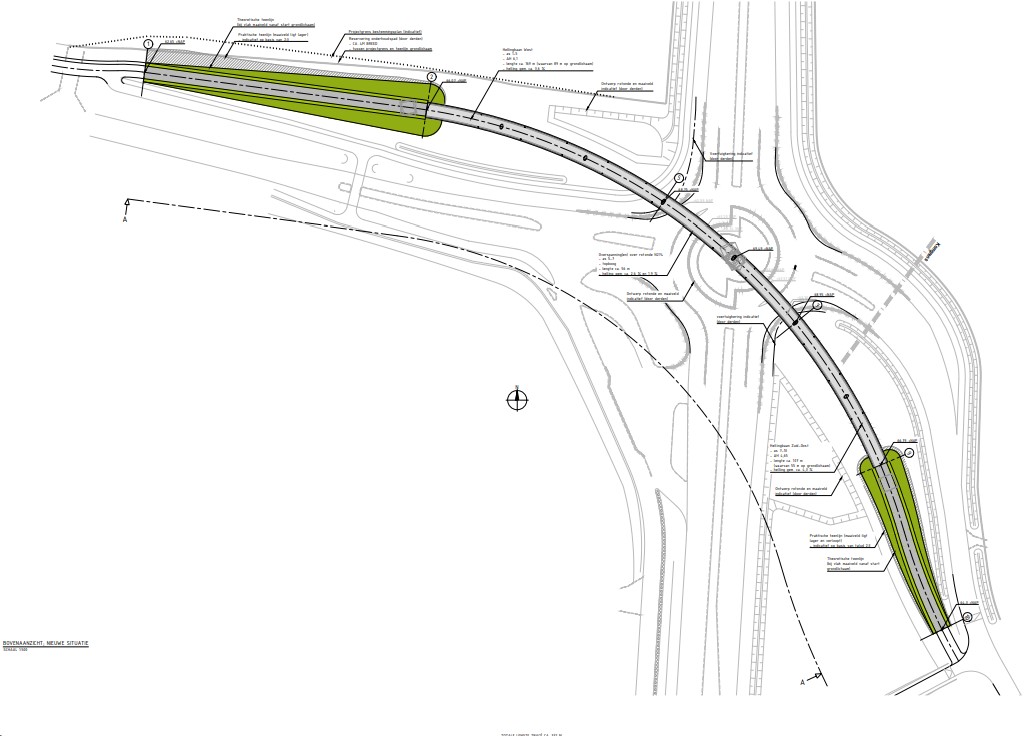

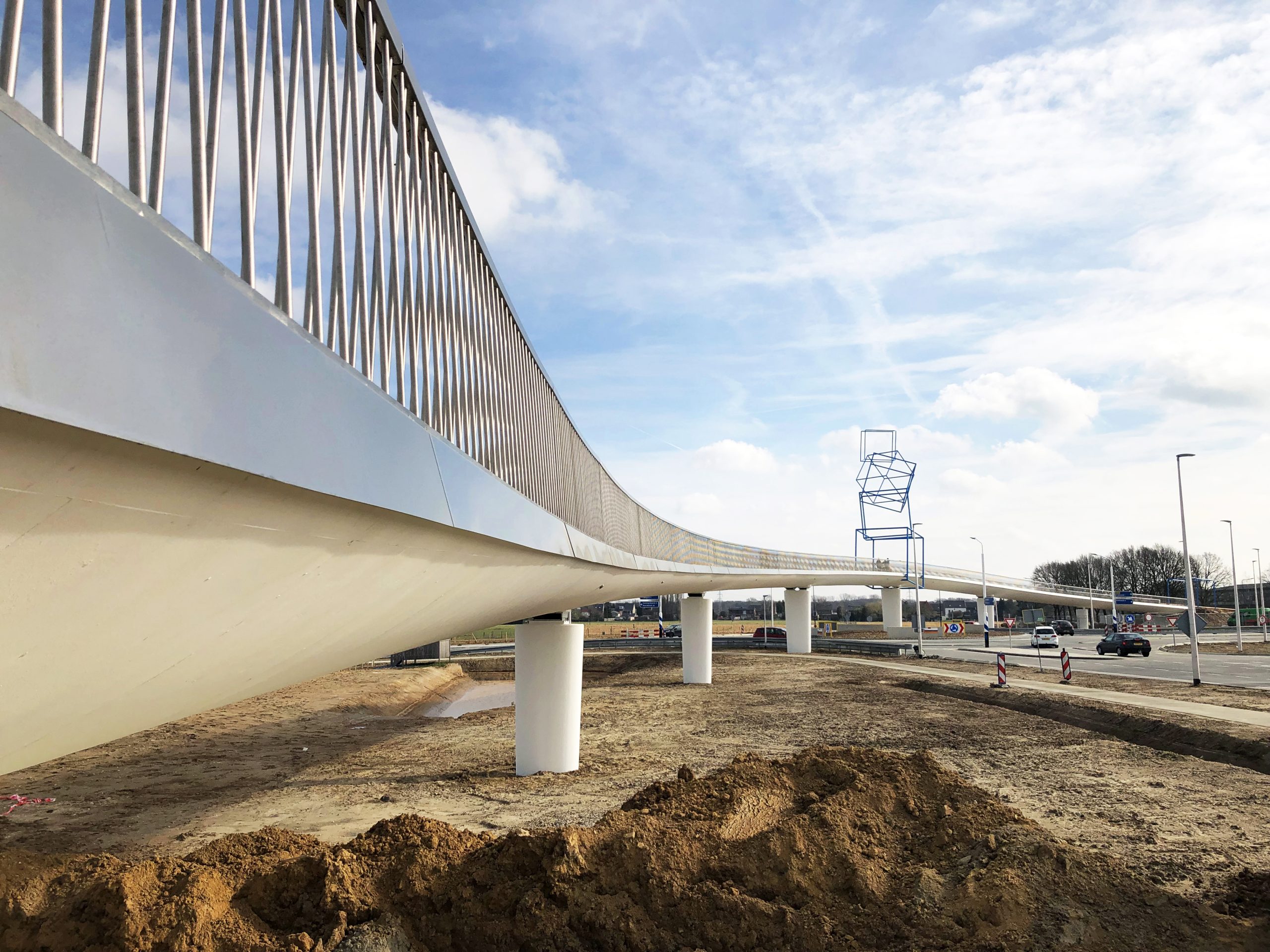

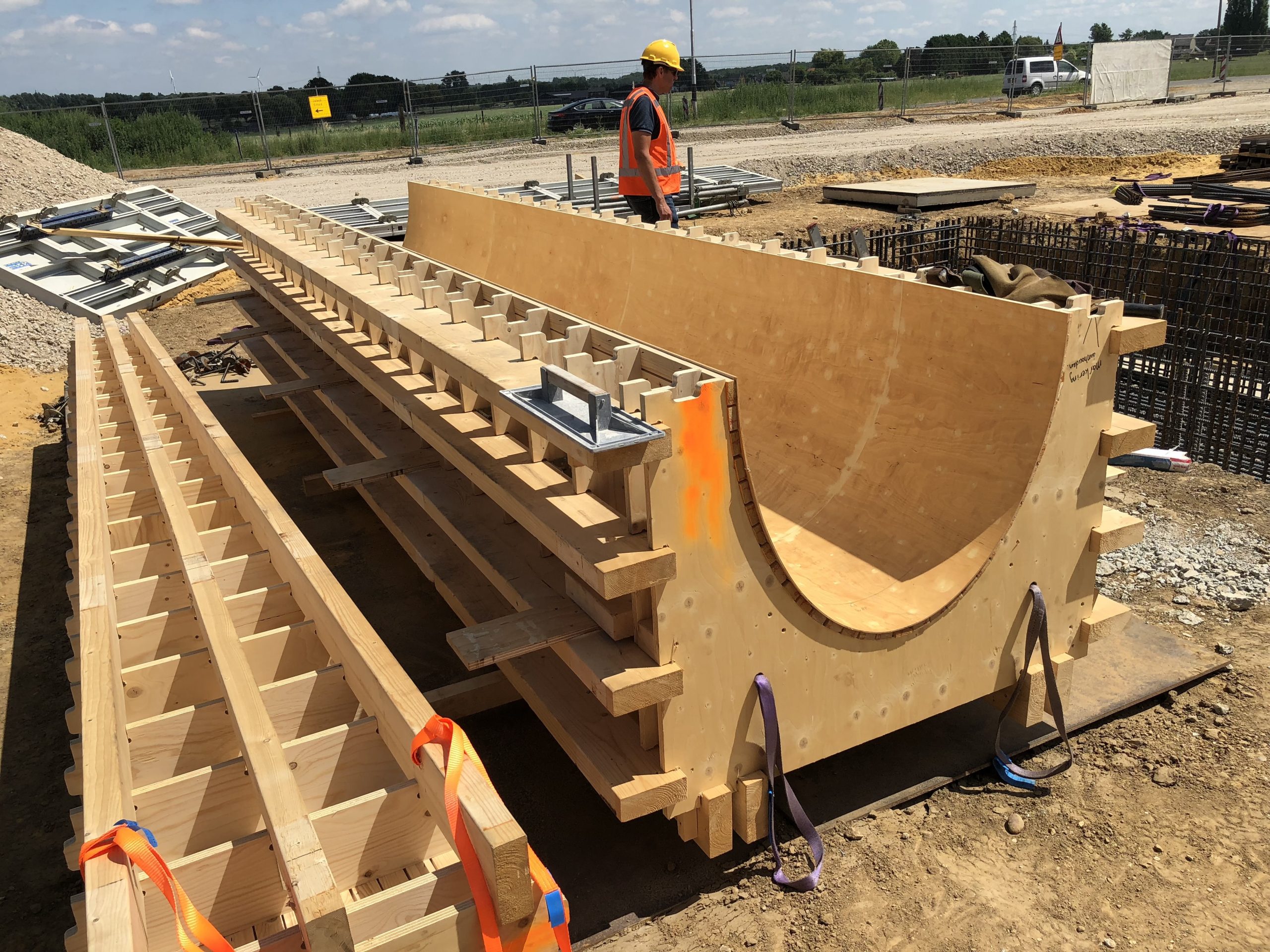

Het brugdek is 188 meter lang en verdeeld in meerdere velden. Uit esthetisch oogpunt kreeg het dek een gekromde onderzijde, waardoor de brug ondanks haar omvang een licht en vloeiend karakter behoudt. De constante bochtstraal maakte het bovendien mogelijk om met één mal te werken voor meerdere brugdelen.
Voorspanning als integraal onderdeel van het ontwerp
Door de slanke constructie was relatief veel voorspanning nodig. In de ontwerpfase is daarom uitgebreid onderzoek gedaan naar de haalbaarheid van het voorspanconcept, inclusief bouwfasering, stortnaden en het verloop van de kabels.

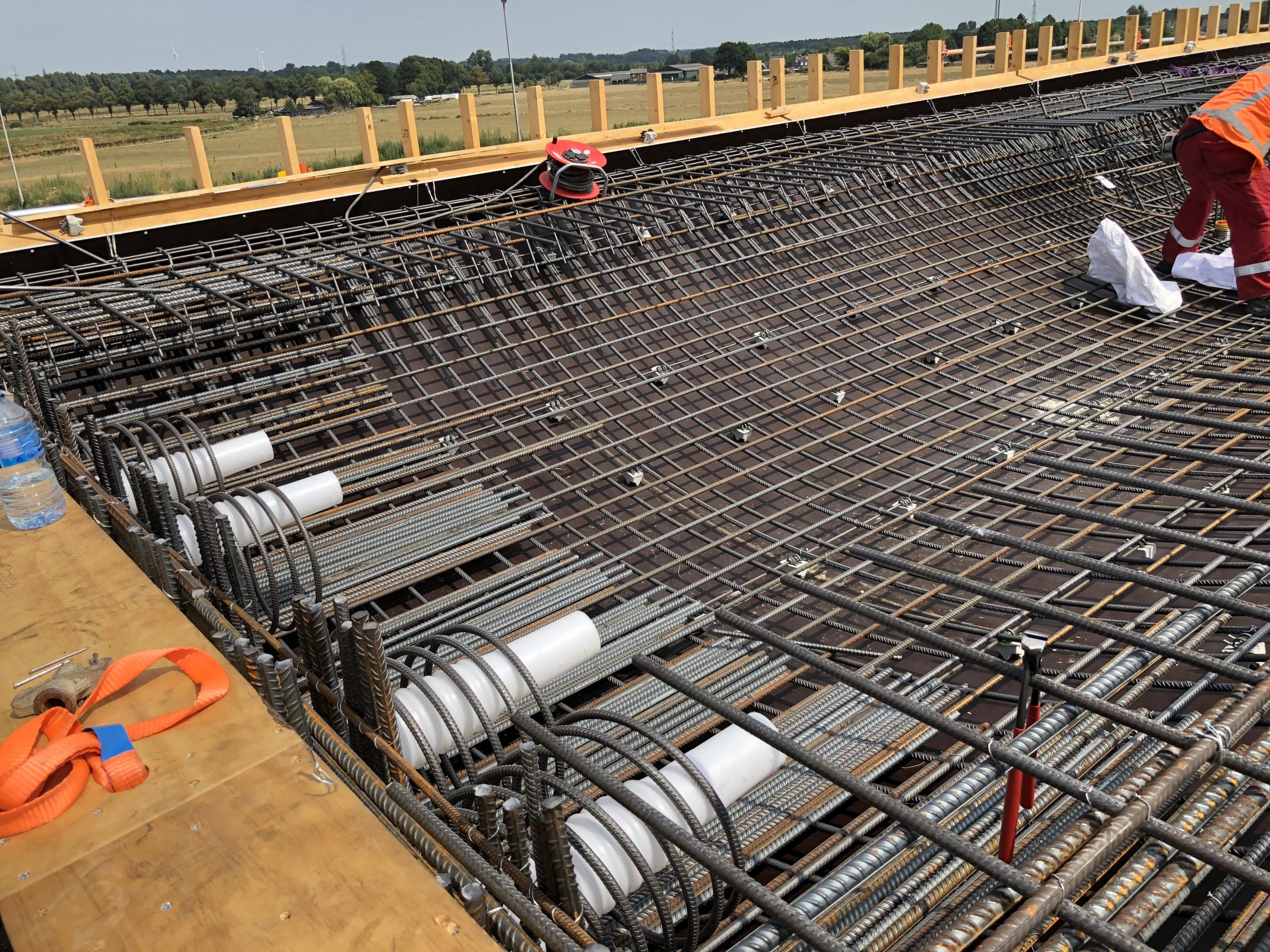

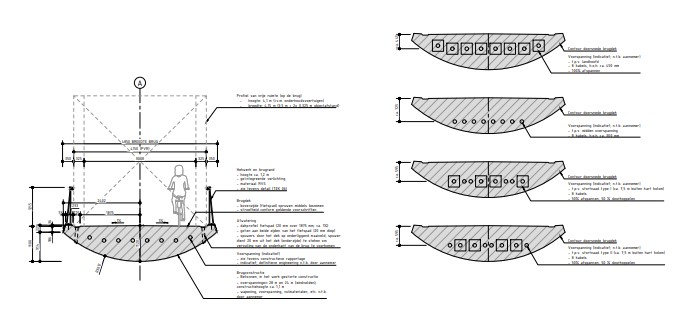

De voorspankabels lopen van hoog boven de steunpunten naar laag in het midden van het veld. Hierdoor bleef weinig ruimte over voor gewichtsbesparende holtes. Uiteindelijk is gekozen voor een oplossing waarbij ontwerp, uitvoerbaarheid en esthetiek in balans blijven.
Ook tijdens de uitvoeringsfase bleef ruimte voor optimalisatie. Binnen de randvoorwaarden van het bestek konden keuzes worden gemaakt in onder andere betonsterkte, voorspanning en bouwmethodiek. Daardoor ontstond een efficiënte en technisch haalbare uitvoering.
Constructief advies van ontwerp tot uitwerking
VeriCon is als constructeur betrokken bij het definitief ontwerp en verzorgde het constructieve advies voor de uitwerking van de fietsbrug boven de N274 bij Schinveld. Daarbij staat niet alleen de constructieve veiligheid centraal, maar ook de vertaling van de architectonische ambitie naar een realiseerbare oplossing.

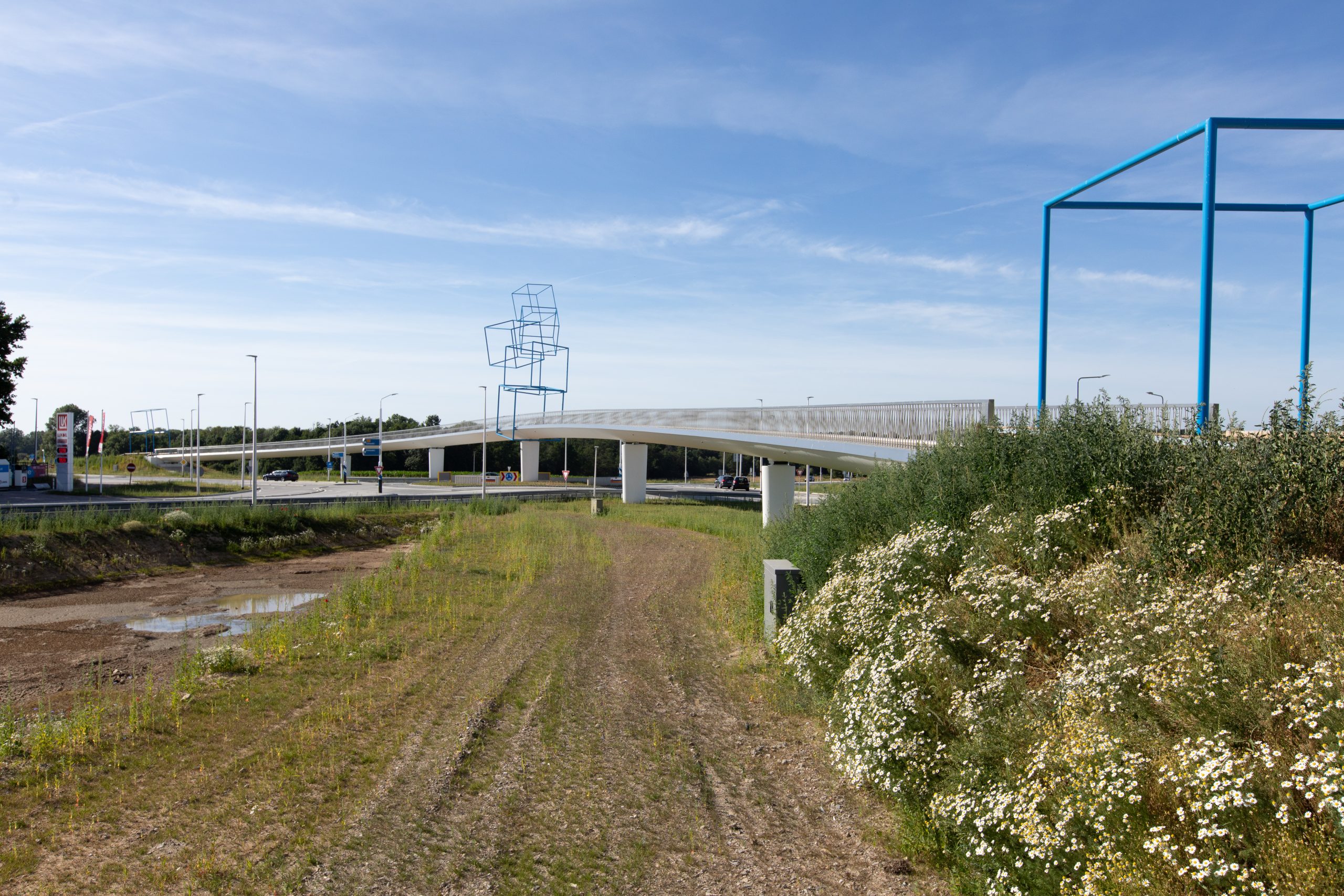

Het eindresultaat is een slanke witte brug die veilig en comfortabel gebruik mogelijk maakt en tegelijkertijd samen met de kunstobjecten één samenhangend geheel vormt.
foto’s en ontwerp: ipv Delft
