techniek geïntegreerd in het landschap
Aan de Bergsche Maas, in de Brabantse Biesbosch, is het grootste ruwwater-innamepompstation van Nederland gerealiseerd. Het pompstation heeft een maximale capaciteit van 24 m³ per seconde en neemt water in uit de rivier om dit via circa 1,7 kilometer transportleidingen naar het spaarbekken De Gijster te verpompen.
Het project combineert zware civiel-technische functies met een zorgvuldige landschappelijke inpassing in een kwetsbaar natuurgebied.
Constructieve opzet van het pompstation

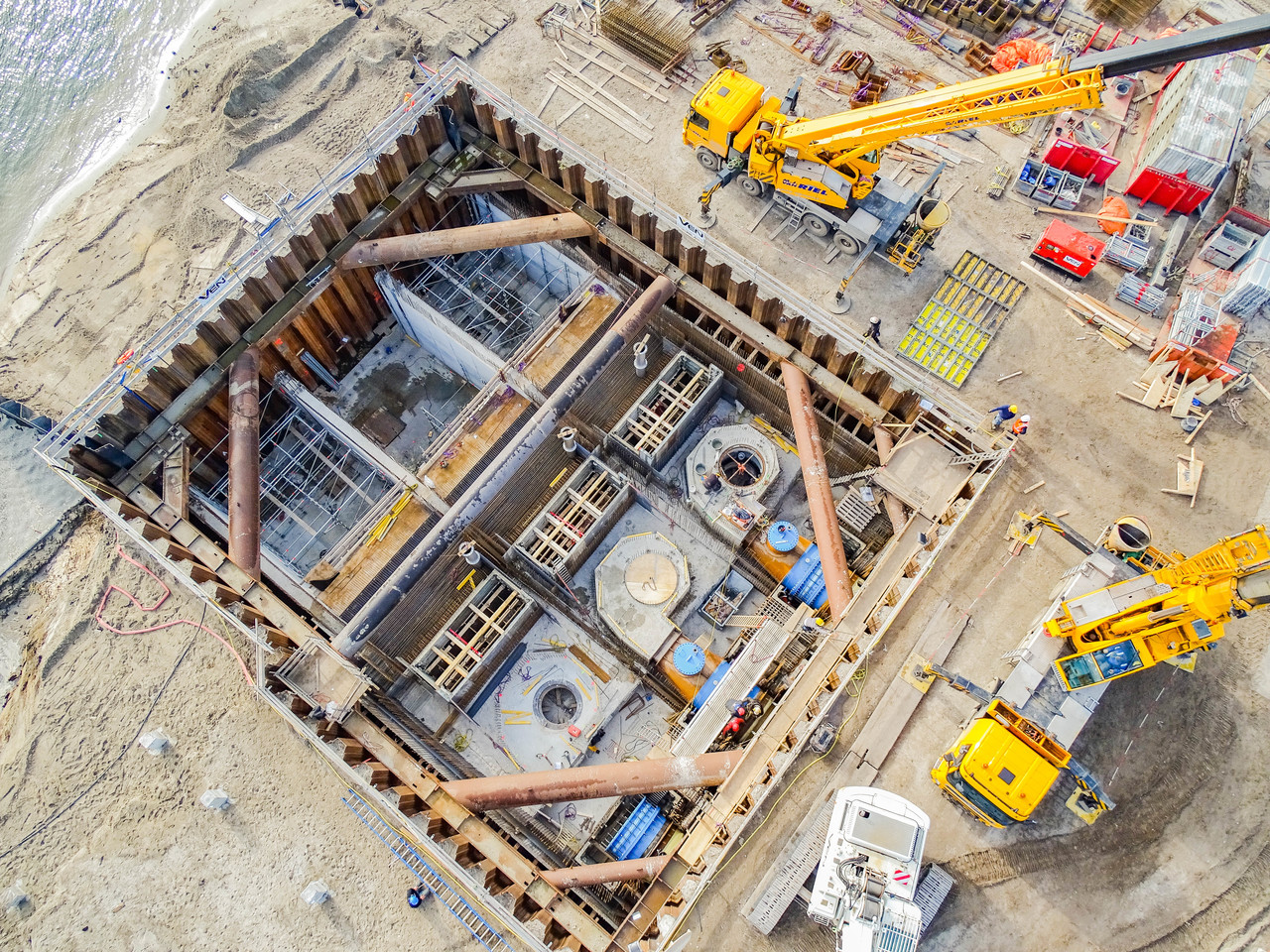

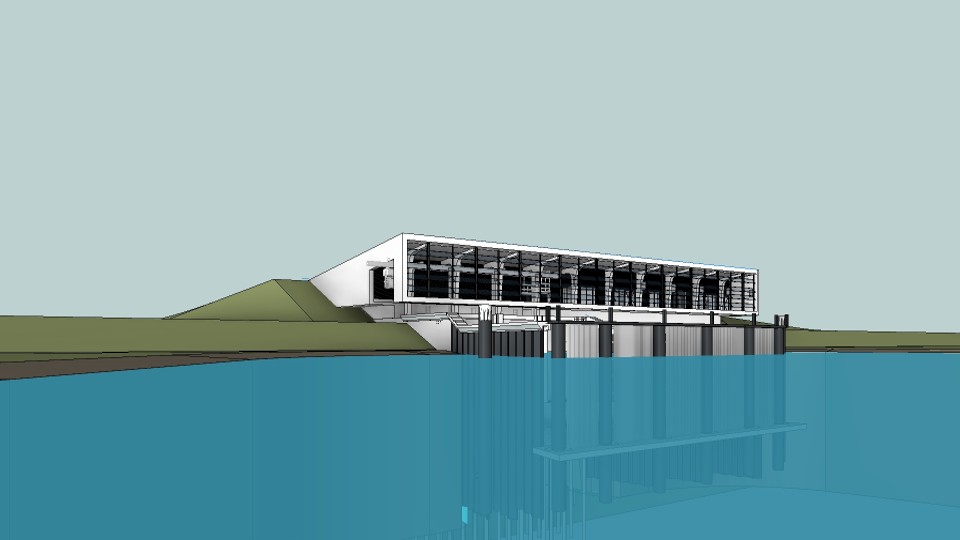

Het innamepompstation bestaat uit een verdiepte pompkelder met daarboven een gebouw. Dit bovengrondse volume is grotendeels weggewerkt in een talud, dat tegen de achterwand van het gebouw is aangebracht. Het dak is uitgevoerd met een sedum dakbedekking, waardoor de begroeiing van het talud visueel wordt doorgezet.

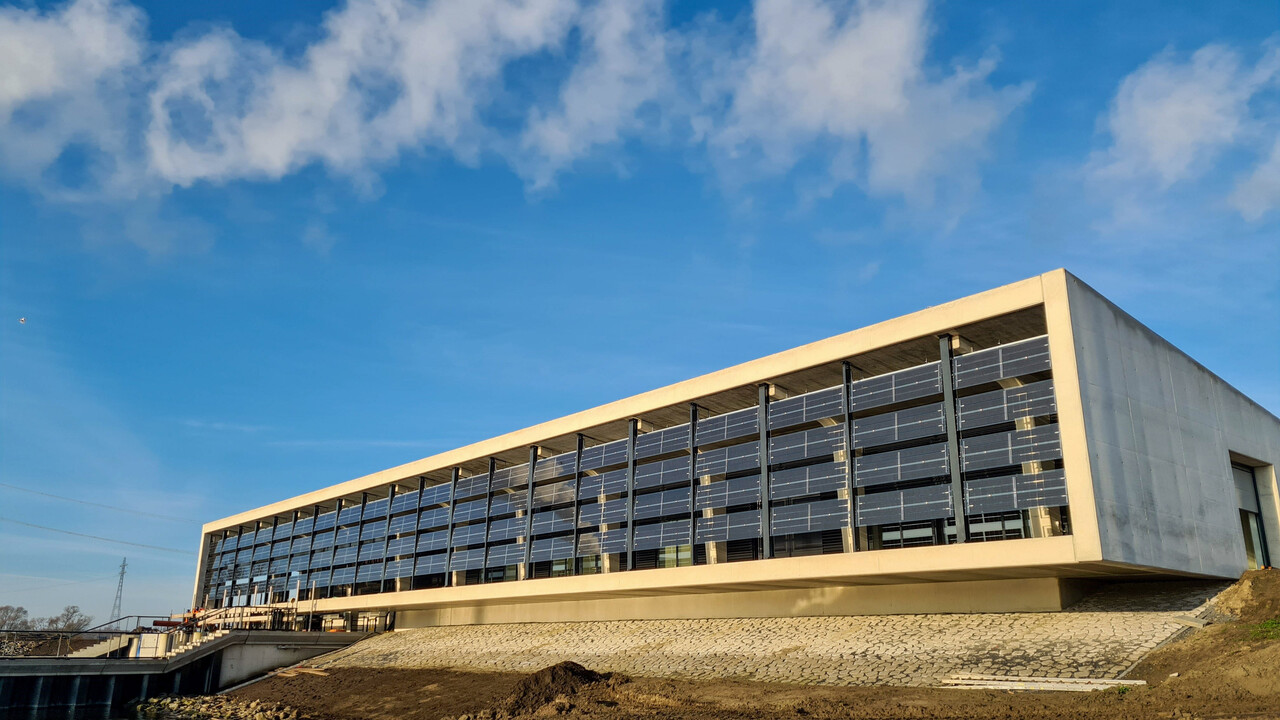

De voorzijde van het gebouw is afgewerkt met een stalen gevel, waarop zonnepanelen zijn gemonteerd. Aan de waterzijde is het gebouw voorzien van een uitkraging van circa 4,5 meter. Deze uitkraging is constructief gerealiseerd met betonnen portalen en kopgevels.
Slimme constructieve oplossingen
De begane-grondvloer is als overstek opgehangen aan de betonnen portalen met behulp van een stalen trekelement. Deze oplossing maakt de gewenste uitkraging mogelijk zonder extra ondersteunende kolommen aan de waterzijde.
Voor de verschillende vloeren is bewust gekozen voor meerdere constructieve systemen:
- de dakvloer is uitgevoerd als betonnen plaatvloer, vanwege de benodigde samenwerking met de portalen en de rol als stabiliteitselement;
- de begane-grondvloer is uitgevoerd als breedplaatvloer;
- de keldervloer van de kabelruimte en de achterwand zijn uitgevoerd in in het werk gestort beton, vanwege de hoge waterdichtheidseisen.
Door per onderdeel het meest geschikte systeem toe te passen, ontstaat een robuuste en duurzame constructie die bestand is tegen waterdruk en langdurige belasting.
Constructief uitvoeringsontwerp
VeriCon was verantwoordelijk voor het constructieve uitvoeringsontwerp van dit in de omgeving opgaande pompstation. Daarbij lag de focus op:
- betrouwbaarheid en veiligheid van de waterkerende constructies;
- samenwerking tussen beton- en staalconstructies;
- maakbaarheid en uitvoerbaarheid in een complexe, natte omgeving.
VeriCon maakt bouwen verantwoord
Met een zorgvuldig constructief uitvoeringsontwerp en slimme constructieve keuzes zorgen we ervoor dat het innamepompstation aan de Bergsche Maas technisch robuust is én landschappelijk goed past in de Biesbosch. Zo dragen we bij aan een betrouwbare drinkwatervoorziening, met respect voor de omgeving.
