De rioolwaterzuiveringsinstallatie (RWZI) Land van Cuijk ligt aan het Beijersbos in Haps en zuivert het afvalwater van de regio Cuijk. Waterschap Aa en Maas had de ambitie om de effluentkwaliteit te verbeteren: de mate van zuiverheid van het water na behandeling in de RWZI. De maatregelen die hiervoor nodig waren, boden tegelijkertijd kansen om de capaciteit van de installatie te vergroten.
Civieltechnische uitwerking op UO-niveau
In opdracht van Van Boekel Bouw & Infra heeft VeriCon de civieltechnische onderdelen van het project uitgewerkt op uitvoeringsontwerpniveau (UO). De kern van de opdracht bestond uit de nieuwbouw van een actiefslibtank, inclusief bijbehorende hulpconstructies. Tegelijkertijd zijn de bestaande actiefslibtanks gerenoveerd.
Daarnaast heeft VeriCon werkzaamheden uitgewerkt aan onder meer:
- de anaerobe tank
- zeven nabezinktanks
- vijzel- en beluchtingsgebouwen
- het effluentgemaal
- het ontvangstwerk
Deze combinatie van nieuwbouw en renovatie binnen een operationele zuivering vroeg om een nauwkeurige afstemming tussen ontwerp, uitvoering en bestaande installaties.

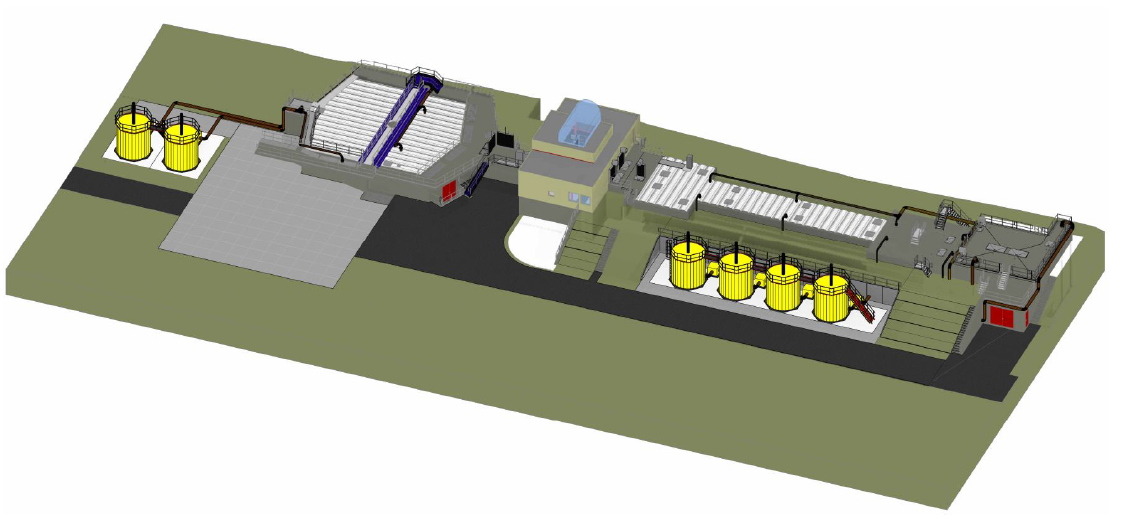

3D-weergave lavafilter
3D-weergave lavafilter

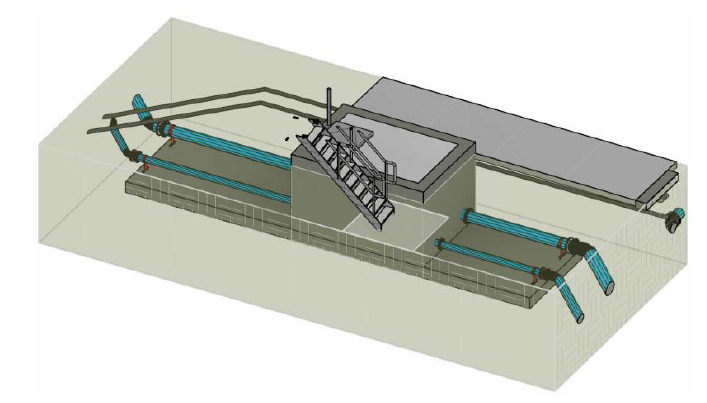

Appendageput
Strakke planning en volledige 3D-uitwerking
De planning van het project was zeer krap, waarbij uitloop geen optie was. Om dit beheersbaar te houden, heeft VeriCon alle wapening volledig in 3D uitgewerkt voor productie. Hierdoor werden complexe knooppunten vroegtijdig inzichtelijk en konden uitvoeringsrisico’s worden beperkt.
Deze aanpak droeg bij aan het behalen van de deadline én aan een soepel verloop van de uitvoering.
Fundaties en constructieve optimalisatie

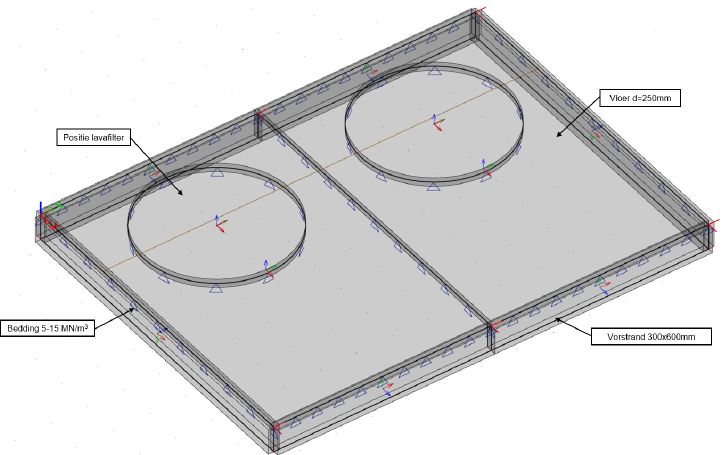

Voor diverse lavafilters en ventilatoren zijn in het werk gestorte fundatieplaten toegepast. Deze zijn uitgevoerd in gewapend beton en voorzien van een afschot en vorstrand, passend bij de functionele eisen van de installaties.
De constructies zijn doorgerekend in een 3D-EEM-model (Eindige Elementen Methode), waarmee de krachtswerking realistisch is benaderd. Op basis hiervan kon de wapening economisch en doelgericht worden ontworpen, zonder concessies te doen aan veiligheid of duurzaamheid van de constructie.

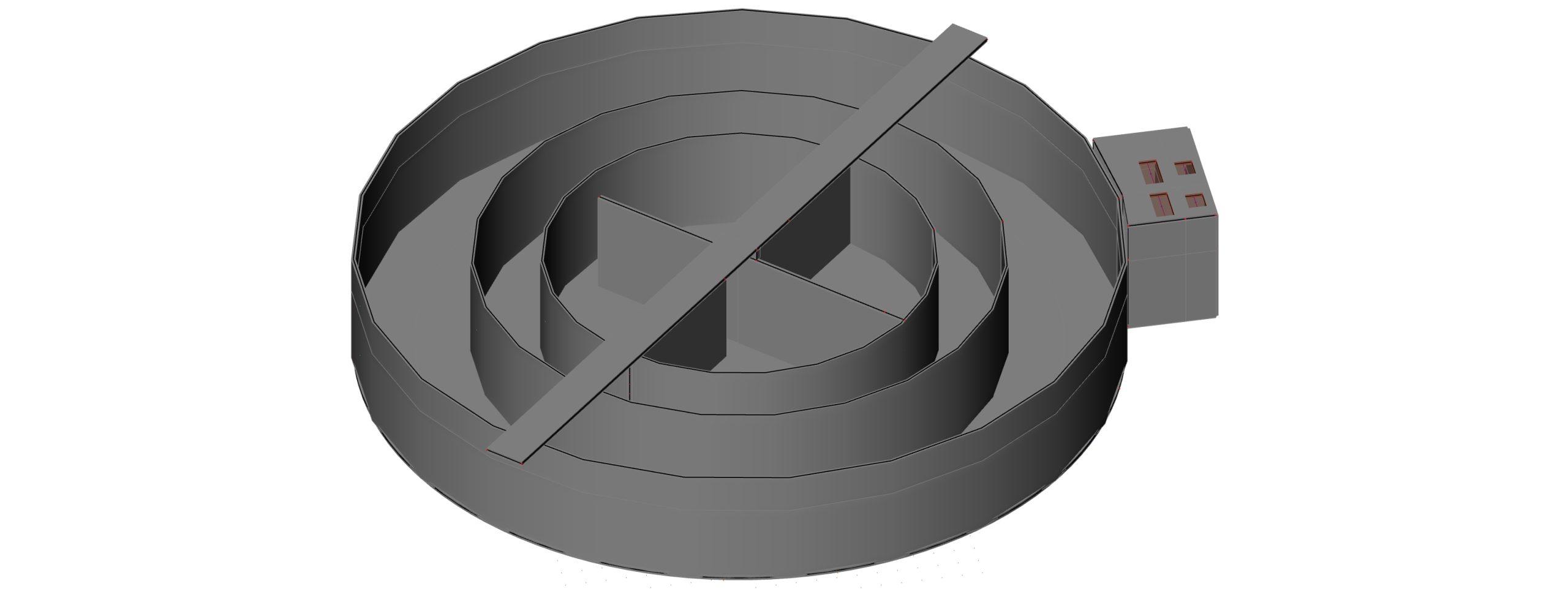

3D-model actiefslibtank

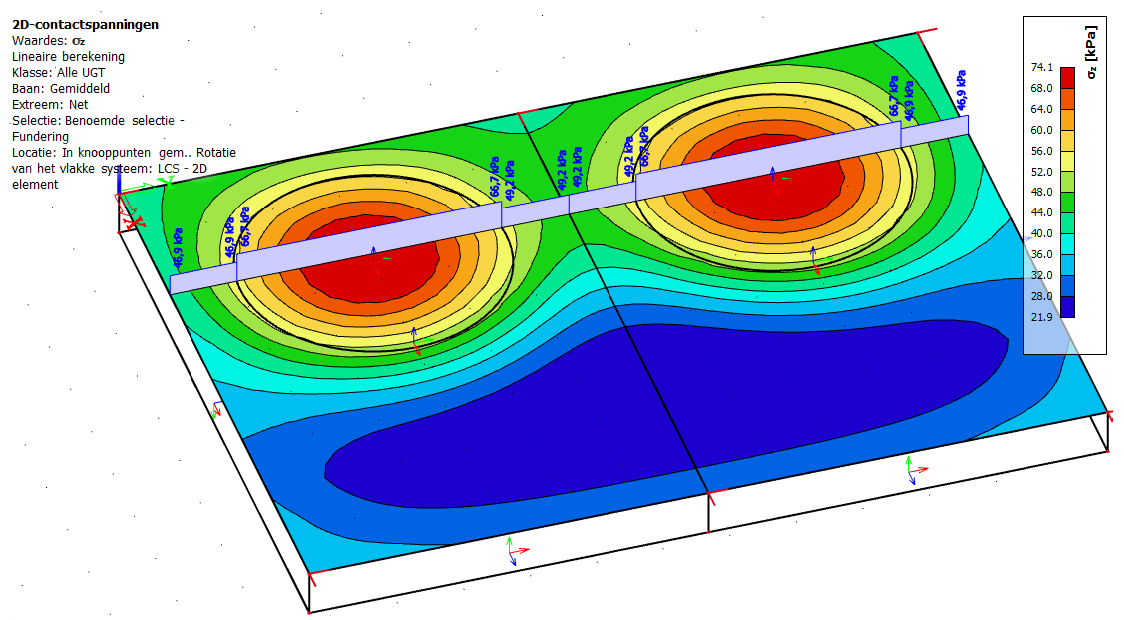

Maximaal optredende grondspanning
VeriCon maakt bouwen duurzaam
Met een gedetailleerde civieltechnische uitwerking, slimme 3D-modellering en grip op planning en uitvoering dragen we bij aan een robuuste uitbreiding en verbetering van de RWZI Land van Cuijk.
Waterzuivering vraagt om constructies die niet alleen technisch kloppen, maar ook langdurig betrouwbaar blijven functioneren onder zware omstandigheden. Met integrale engineering zorgen we voor duurzame en beheersbare civiele oplossingen waarin uitvoering, gebruik en onderhoud zorgvuldig op elkaar aansluiten.
