Station Amsterdam-Noord vormt een belangrijk knooppunt binnen de Noord/Zuidlijn. Dagelijks maken duizenden reizigers gebruik van het station en de omliggende busplatformen. Aan weerszijden van het station liggen deze perrons, overkapt door een beeldbepalende constructie die direct het gezicht van het transferium bepaalt.

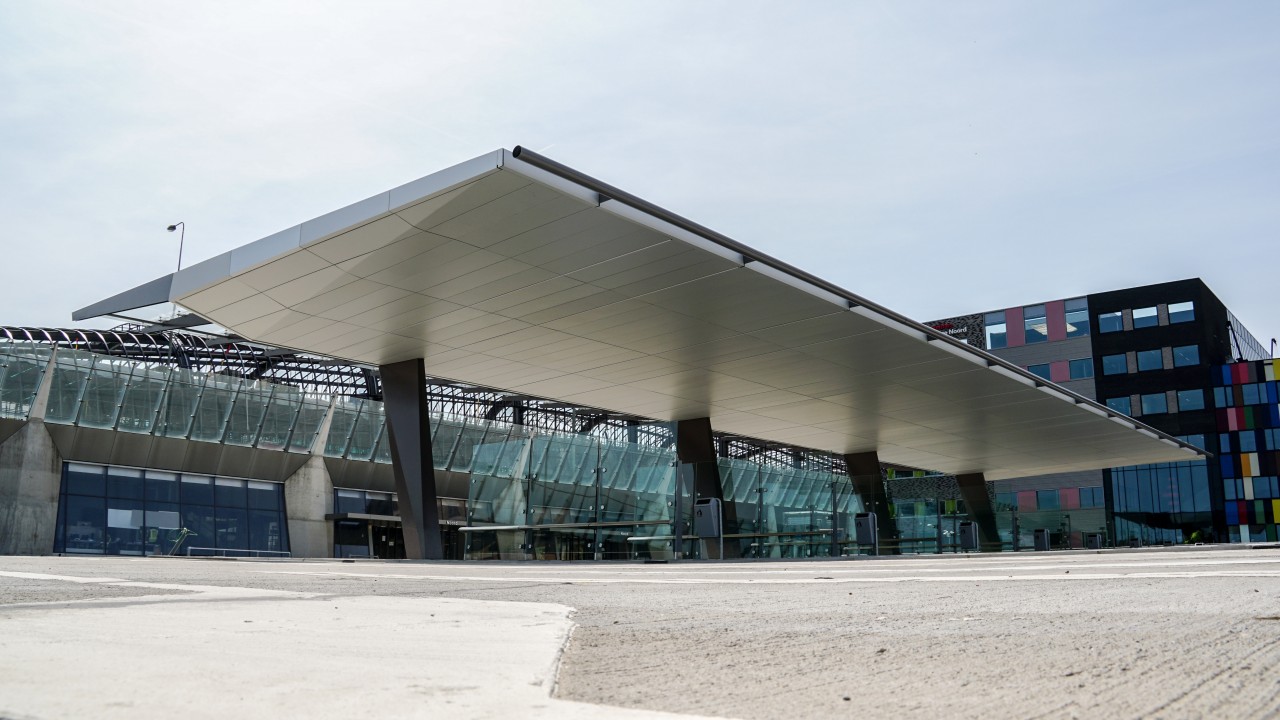

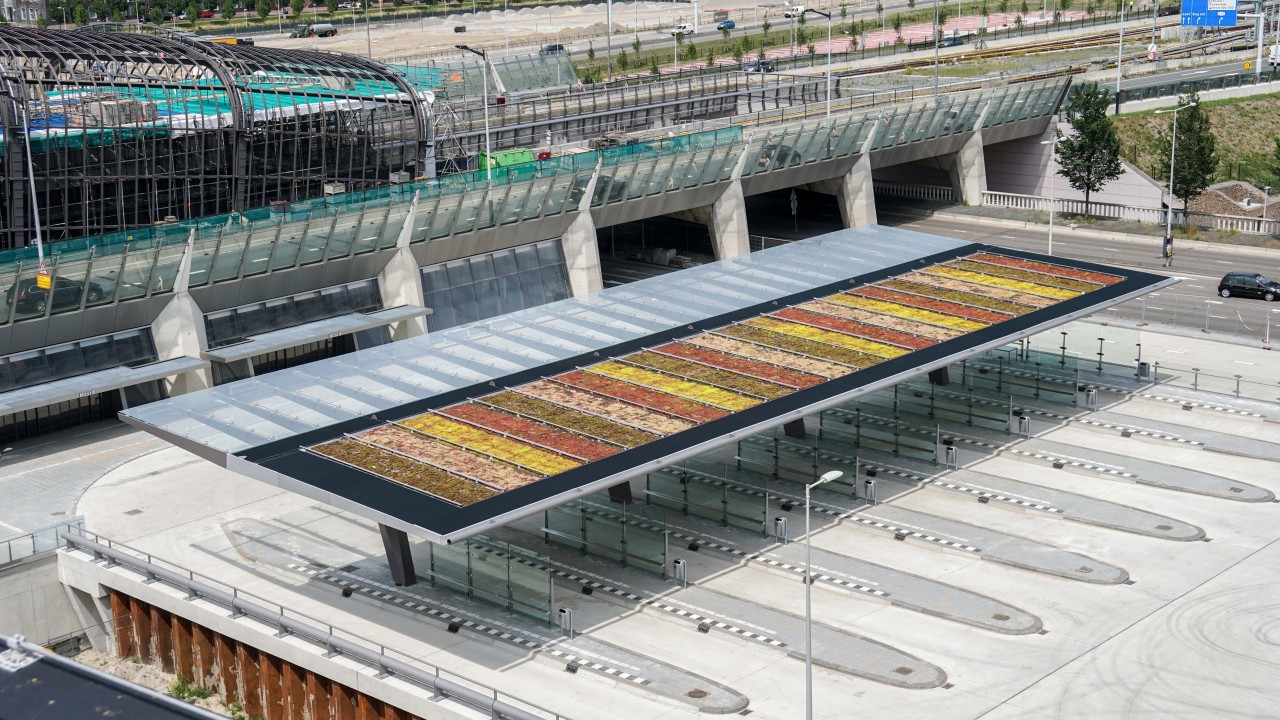

De overkapping hangt op circa vijf meter hoogte en overspant een oppervlak van 888 m². Vier slanke kolommen dragen de constructie, met onderlinge afstanden van twaalf meter en uitkragingen van zes meter aan de kopse zijden. In combinatie met lange glasstroken en een sedumdak ontstaat een licht en transparant geheel, dat tegelijkertijd constructief hoge eisen stelt.
Slanke architectuur vraagt om slimme constructieve keuzes
Het ontwerp van de overkapping kenmerkt zich door slankheid en openheid. Juist daardoor komt de constructie onder spanning te staan: lange overspanningen, dubbele uitkragingen en beperkte constructiehoogte zorgen voor een uitdagende opgave.

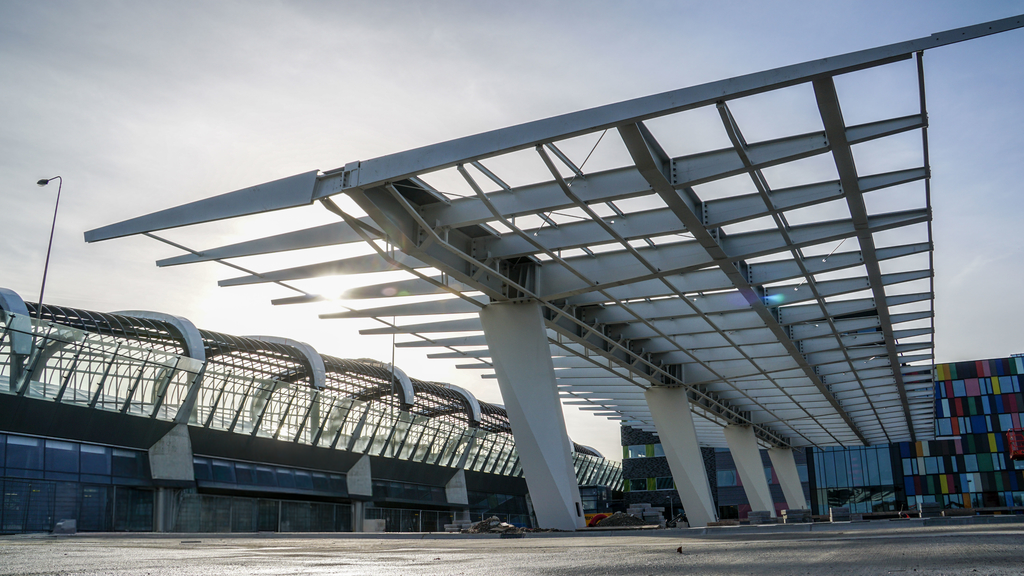

De kapconstructie bestaat uit ongeschoorde raamwerken met gezamenlijke kolommen. Om de stabiliteit te waarborgen, liggen de dakliggers in twee richtingen in hetzelfde vlak. Dit maakt de constructie efficiënt, maar vraagt ook om nauwkeurige afstemming in de detaillering.
Kenmerkend voor het ontwerp zijn de kruisende momentvaste verbindingen. Deze verbindingen zorgen ervoor dat krachten goed worden overgedragen binnen het slanke systeem, zonder dat extra ondersteuningen nodig zijn.
Constructieve detaillering als sleutel tot uitvoerbaarheid
De beperkte beschikbare constructiehoogte maakte het niet altijd mogelijk om momentvaste boutverbindingen direct in de knopen toe te passen. Dat vroeg om een andere benadering.
De oplossing is gevonden door de boutverbinding buiten de knoop te plaatsen, in een gebied waar de momenten lager zijn. De knoop zelf is vervolgens gelast uitgevoerd. In plaats van één verbinding ontstaan zo feitelijk drie afzonderlijke verbindingen die samen het gewenste gedrag realiseren.
Deze aanpak maakt het mogelijk om de constructie slank te houden, zonder concessies te doen aan de sterkte en stabiliteit.
Van ontwerp tot uitvoeringsniveau uitgewerkt
VeriCon is verantwoordelijk voor het constructieve ontwerp van de overkapping in zowel de DO- als de UO-fase. Daarbij is het ontwerp niet alleen doorgerekend, maar ook uitgewerkt tot een niveau waarop het direct uitvoerbaar is.
Door de combinatie van constructief inzicht en detaillering ontstaat een oplossing die aansluit bij de architectonische ambitie én praktisch realiseerbaar is op de bouwplaats.
VeriCon maakt bouwen voorspelbaar
Bij Transferium Amsterdam Noord kwamen infrastructuur, gebruikersstromen en uitvoering samen in één complexe mobiliteitsopgave.
Door constructie, logistiek en uitvoering vroegtijdig integraal op elkaar af te stemmen, bleef het project beheersbaar, zowel tijdens de realisatie als in het dagelijks gebruik.
