Voor de Koninklijke Bibliotheek wordt een nieuw boekenmagazijn gerealiseerd in Midden-Delfland, naar ontwerp van Office Winhov. Het gebouw stelt hoge eisen aan duurzaamheid, klimaatbeheersing en betrouwbaarheid.
VeriCon verzorgt voor dit project in opdracht van mbX de constructieve uitwerking van de prefab gevelelementen in glasvezelversterkt beton (GRC).
Prefab gevel met specifieke eisen
De gevel bestaat uit slanke prefab elementen in GRC. Dit materiaal maakt lichte en slanke vormen mogelijk, maar vraagt om een zorgvuldige constructieve uitwerking.
De elementen worden bevestigd aan een achterconstructie. Daarmee ligt de uitdaging niet alleen in het element zelf, maar juist in de manier waarop de krachten worden overgedragen.
Ophangconstructie als sleutel

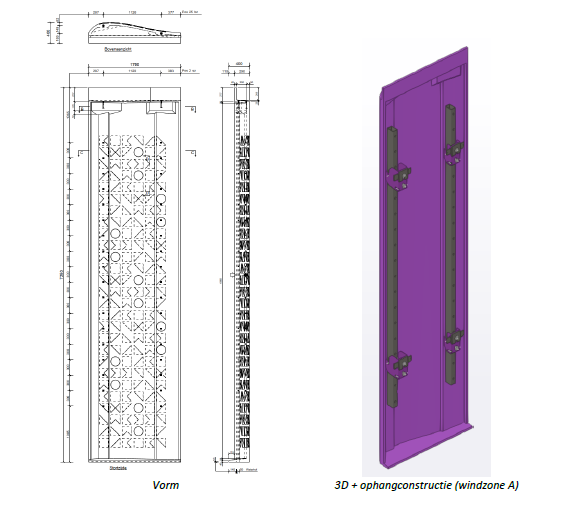

De gevelelementen zijn bevestigd aan verticale kokerprofielen met draadeinden en consoles. Deze ophangconstructie verzorgt de overdracht van zowel verticale als horizontale belastingen naar de achterconstructie.
Daarbij is onderscheid gemaakt in de werking van de bevestigingen:
- bovenste bevestigingen dragen zowel verticale als horizontale krachten
- onderste bevestigingen nemen alleen horizontale krachten op
Deze opzet vraagt om een nauwkeurige afstemming tussen element, bevestiging en achterconstructie.
Windbelasting bepaalt het ontwerp
Door de ruimte tussen de gevelelementen en de achterconstructie werkt de windbelasting anders dan bij een gesloten gevel.
In de uitwerking is hier expliciet rekening mee gehouden door:
- de windbelasting te verhogen met een factor 1,3
- de belasting per windzone te bepalen conform de geldende normen
Hiermee is geborgd dat zowel de elementen als de bevestigingen onder alle omstandigheden betrouwbaar functioneren.
Constructieve uitwerking in 3D

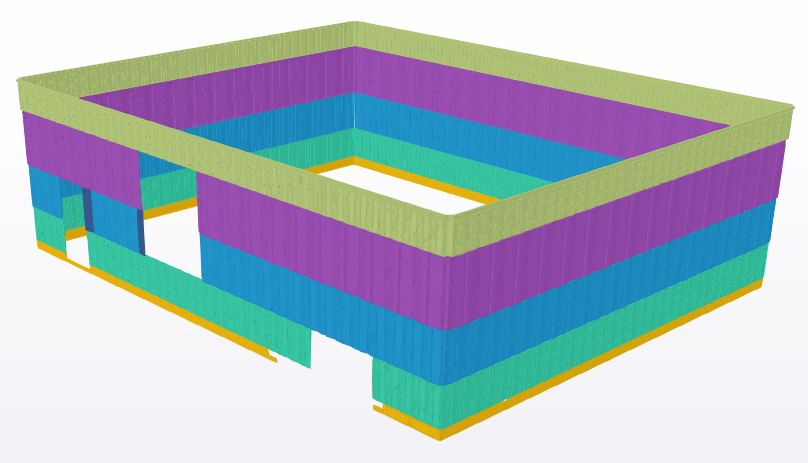

De gevelelementen en ophangconstructie zijn integraal doorgerekend in een 3D rekenmodel.
Daarin zijn onder andere meegenomen:
- eigen gewicht van de elementen
- winddruk en windzuiging
- vervormingen en spanningen
De elementen blijven ruim binnen de gestelde eisen voor vervorming en spanning, waardoor een robuust en voorspelbaar systeem ontstaat.
Het resultaat is een prefab gevelsysteem waarin slanke GRC-elementen, bevestigingen en achterconstructie naadloos op elkaar aansluiten.
Een uitwerking die niet alleen voldoet aan de technische eisen, maar ook praktisch uitvoerbaar is in productie en montage.
VeriCon maakt bouwen innovatief
Bij het nieuwe boekenmagazijn van de Koninklijke Bibliotheek kwamen architectuur, gevelelementen en constructieve detaillering samen in één integraal engineeringsproces.
Door geometrie, bevestigingen en maakbaarheid vroegtijdig op elkaar af te stemmen, ontstaat een gevelsysteem dat niet alleen architectonisch sterk is, maar ook technisch beheersbaar blijft in productie en montage.
