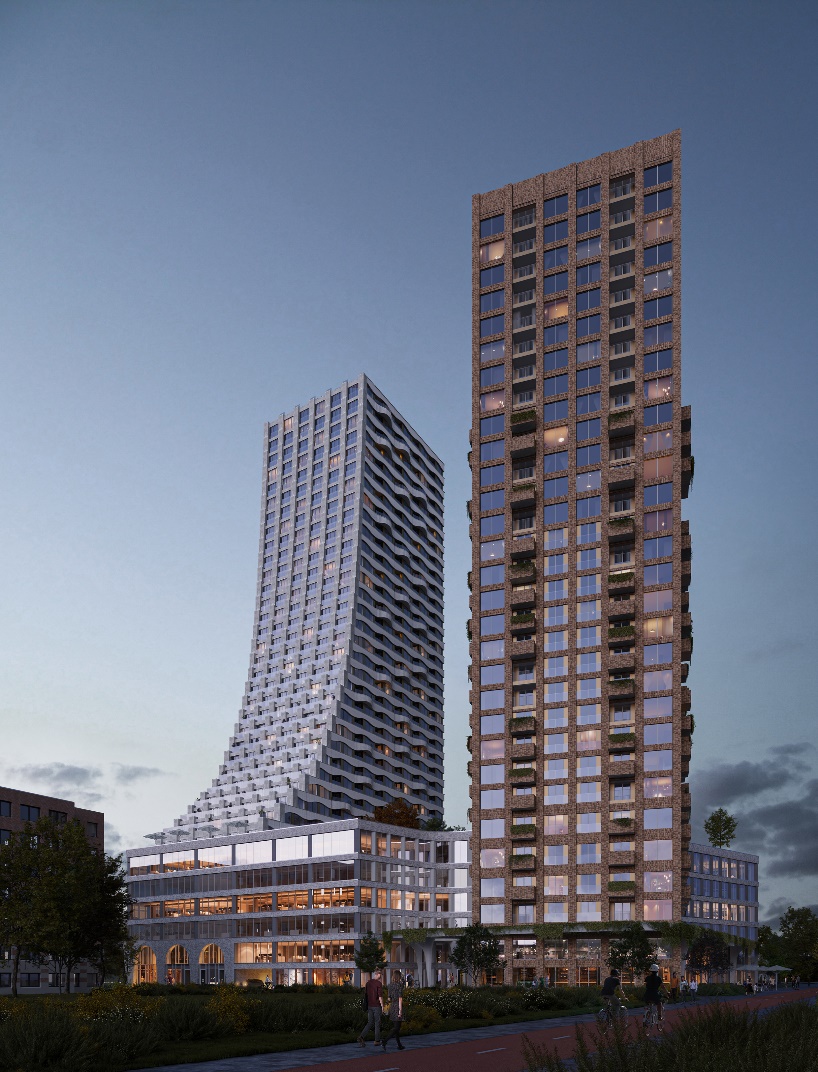

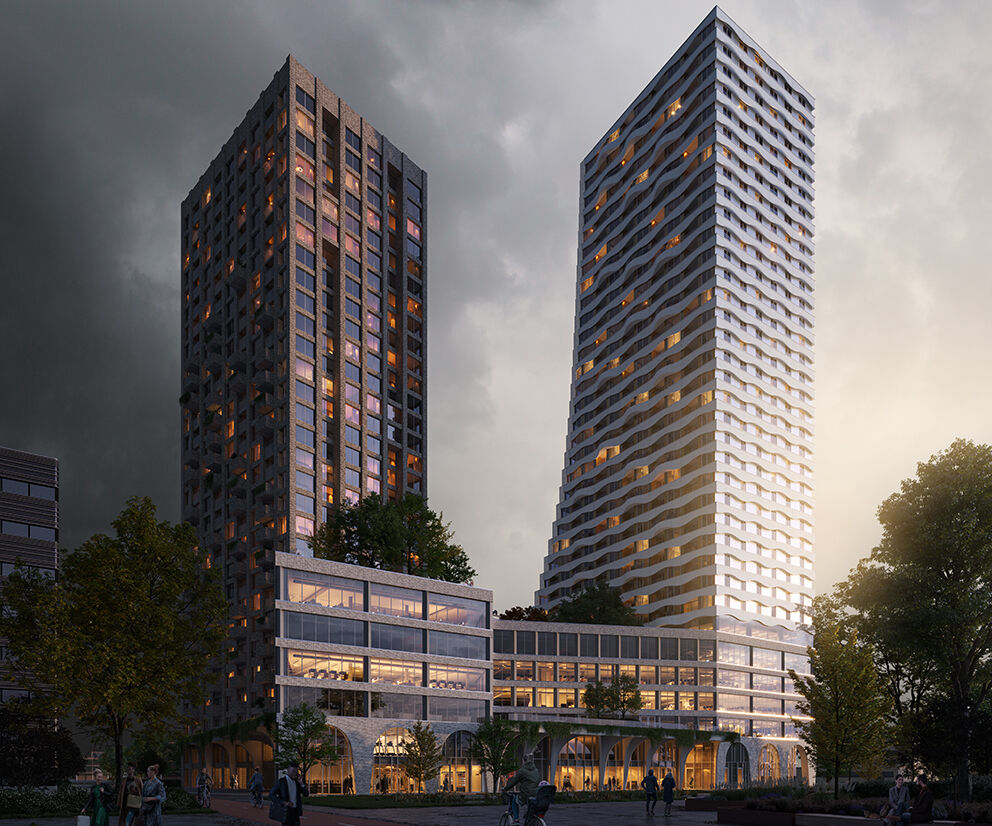

The Ensemble in Amsterdam is een grootschalig en stedelijk woonproject met een uitgesproken architectuur. De gevel speelt daarin een belangrijke rol: ritmisch, gelaagd en met een duidelijke vormtaal die doorwerkt in elk element.
Achter dat beeld zit een technische uitdaging. Want hoe vertaal je zo’n architectonisch ontwerp naar prefab elementen die ook daadwerkelijk geproduceerd, getransporteerd en gemonteerd kunnen worden?
Van ontwerp naar maakbare prefab gevel
VeriCon verzorgde in opdracht van mbX de engineering van de prefab betonnen gevelelementen. Daarbij lag de focus op het uitwerken van het ontwerp naar een technisch kloppend en maakbaar geheel.
Het project bestaat uit een groot aantal unieke en repeterende elementen. In totaal gaat het om meer dan 1.000 prefab onderdelen, met een gezamenlijk volume van circa 238 m³ beton en een totaalgewicht van bijna 600 ton.
Die schaal vraagt om structuur en controle in het model.

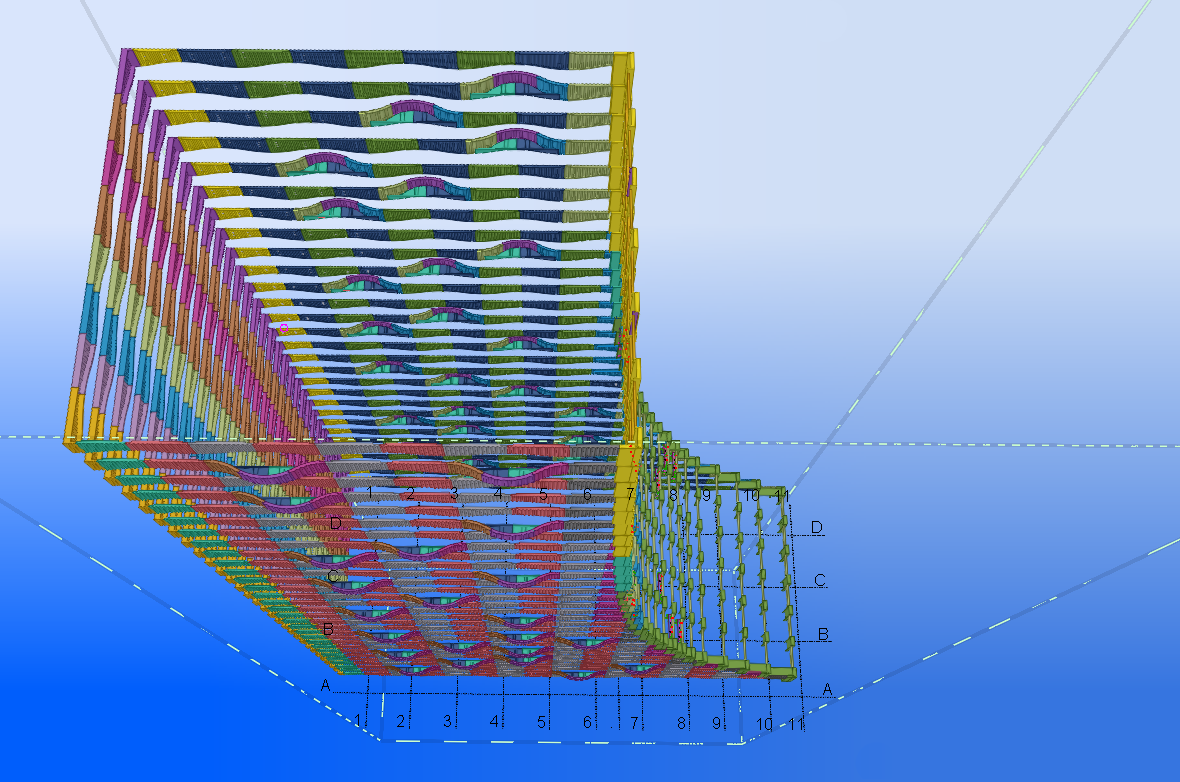

We hebben alle gevelelementen in detail uitgewerkt in Tekla Structures. Daarbij zijn niet alleen de hoofdvormen gemodelleerd, maar ook:
- instortvoorzieningen (zoals ankers en hulzen)
- bevestigingspunten en toleranties
- detaillering voor productie en montage
Zo ontstaat één integraal model dat direct bruikbaar is voor de prefab fabriek.
Grip op variatie en herhaling
Wat dit project bijzonder maakt, is de combinatie van herhaling en variatie. Veel elementen lijken op elkaar, maar verschillen net in maat, kromming of detaillering.
In het model hebben we die variatie beheersbaar gemaakt door:
- elementen logisch te typeren en te structureren
- merkschema’s en tekeningen consistent op te bouwen
- productie-informatie direct aan de elementen te koppelen
Hierdoor blijft het overzicht behouden, ook bij grote aantallen en kleine verschillen.
Aansluiting op productie en uitvoering
De engineering stopt niet bij het model. Juist de vertaling naar uitvoering maakt het verschil.

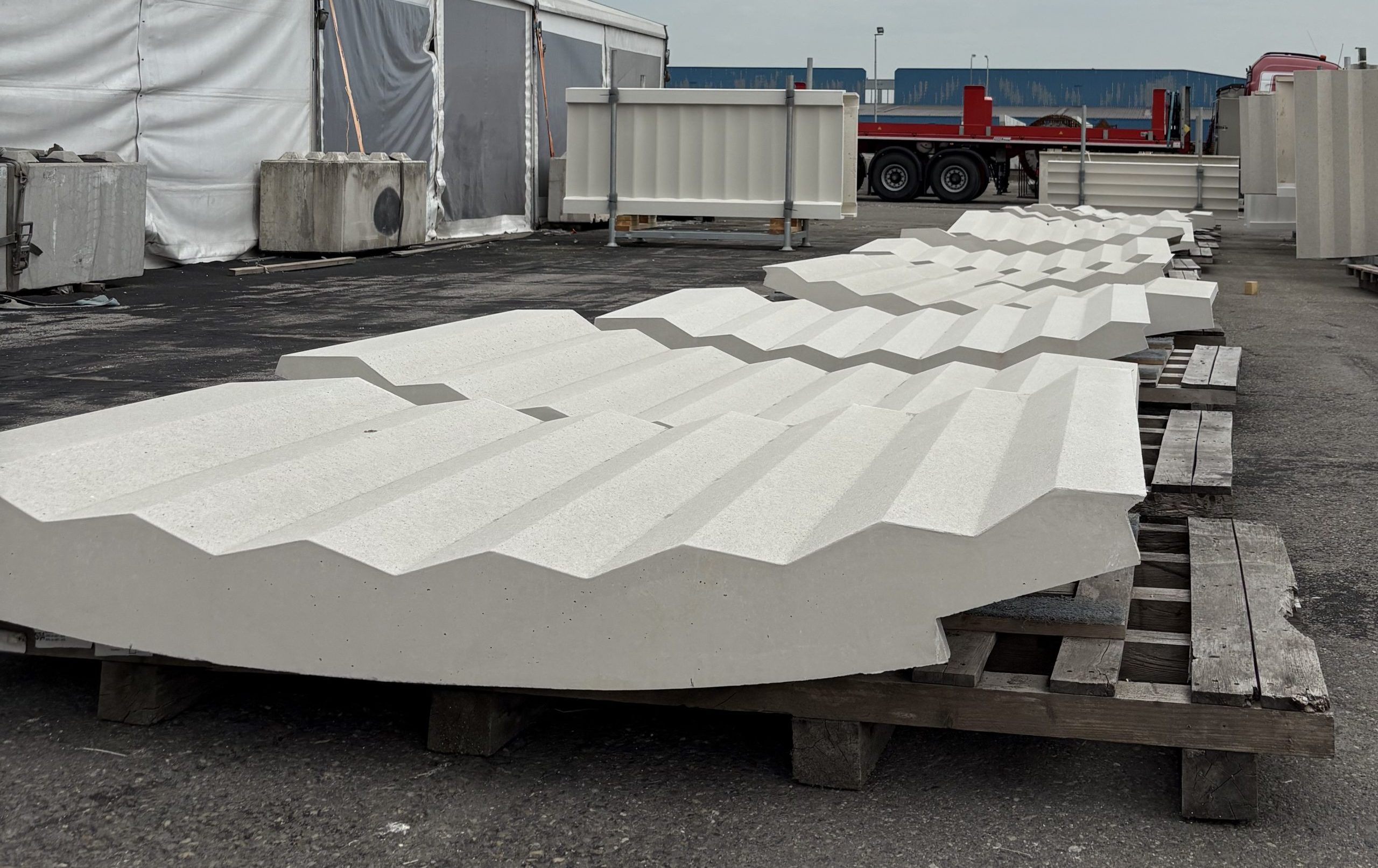

Per element zijn onder andere volumes, gewichten en bevestigingen vastgelegd. Denk aan elementen van enkele honderden kilo’s tot ruim 1.000 kg per stuk, inclusief alle benodigde instortvoorzieningen voor montage.
Dat zorgt ervoor dat:
- de prefab fabriek exact weet wat geproduceerd moet worden
- transport en hijsen goed voorbereid zijn
- de montage op de bouwplaats soepel verloopt
VeriCon maakt bouwen innovatief
Bij The Ensemble draaide het om gevelelementen die niet alleen architectonisch sterk zijn, maar ook technisch uitvoerbaar moeten blijven binnen een complexe hoogbouwontwikkeling.
Door de prefab gevelelementen van The Ensemble tot in detail te engineeren en direct te koppelen aan productie en uitvoering, vertalen we een complex ontwerp naar een helder en maakbaar bouwproces. Zo blijven ontwerp, engineering en montage logisch op elkaar aansluiten, van fabriek tot bouwplaats.
